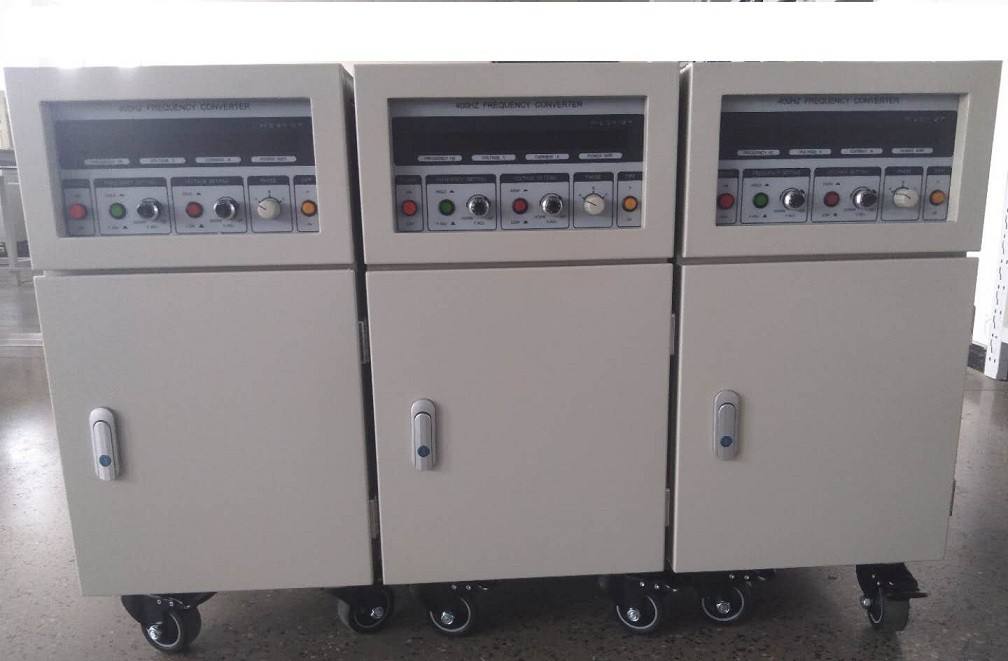

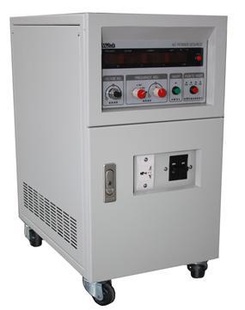

一、變頻電源的開關維修流程：

1、檢測整流電路D1-D4是否擊穿或斷路，濾波電路的電容是否損壞，平衡電阻R1、R2是否正常，降壓電阻R3是否燒斷或阻值增大失效（斷電情況下測試）。

2、檢測開關管b-e結、c-e結是否有擊穿短路現象、測量開關變壓器各個繞組是否有短路現象，以確定開關管、及開關變壓器的好壞（斷電情況下測試）。

3、檢測次級輸出繞組的整流濾波元件，主要察看濾波電容是否鼓包或損壞，以排除次級電路短路的可能。

4、檢測吸收回路D5、R11、C9是否正常（斷電情況下測試）。

5、在確定上述元件正常的情況下，我們可以把開關電源板從變頻器上取下單獨對其進行加電試驗。用調壓器緩緩地調至開關電源的額定電壓值，此時應能聽到變壓器起振時的吱吱聲，如沒有聽到起振的聲音，用萬用表檢測UC3844的電源正、負級之間是否有12V-16V左右的直流電壓。

6、在確定UC3844的供電端電壓正常后，可用示波器察看一下是否有PWM波輸出到開關管的觸發端（根據電路設計的不同，PWM波的頻率一般在20KHZ-100KHZ之間）。

二、變頻電源出現電磁干擾的原因：

1、諧波干擾：整流電路會產生諧波電流，這種諧波電流在供電系統的阻抗上產生電壓降，導致電壓波型發生畸變，這種畸變的電壓對于許多電子設備形成干擾（因為大部分電子設備僅能工作在正弦波電壓條件下），常見的電壓畸變是正弦波的頂部變平。諧波電流一定時
，電壓畸變在弱電源的情況下更加嚴重，這種干擾的特征是會對使用同一個電網的設備形成干擾，與設備與變頻電源之間的距離無關。

2、射頻傳導發射干擾：由于負載電壓為脈沖狀，因此變頻電源從電網吸取電流也是脈沖狀，這種脈沖電流中包含了大量的高頻成分，形成射頻干擾，這種干擾的特征是會對使用同一個電網的設備形成干擾，與設備與變頻電源之間的距離無關；

3、射頻輻射干擾：射頻輻射干擾來自變頻電源的輸入電纜和輸出電纜。在上述的射頻傳導發射干擾的情形中，電源的輸入輸出電纜上有射頻干擾電流時，由于電纜相當于天線，必然會產生電磁波輻射，產生輻射干擾。變頻電源輸出電纜上傳輸的PWM電壓，同樣包含豐富的高頻的成分，會產生電磁波輻射，形成輻射干擾。輻射干擾的特征是，當其它電子設備靠近變頻電源時，干擾現象變得嚴重。

三、變頻電源在調試應注意：

1、接到電動機的電纜應采用屏蔽電纜或鎧裝電纜，盡量穿金屬管敷設。

2、截斷電纜的端頭應盡可能整齊，未屏蔽的線段要盡可能地短，電纜長度不宜超過一定的距離（一般為50m）。變頻電源是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。

3、從變頻電源控制的電動機返回的接地線，應直接連到相應的接地端子上。它的接地線切勿與焊機及動力設備共用，要盡可能地短。它的接地線較小截面積一定要大于或等于供電電源電纜的截面積。

4、控制電纜應使用絞合屏蔽線或雙股屏蔽線，以防止干擾而引起誤動作。

5、為了避免其受到噪聲的影響，控制電纜長度不宜超過50m。變頻電源靠內部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的。另外，它還有很多的保護功能，如過流、過壓、過載保護等等。因此，控制電纜和電動機電纜要分開敷設，使用單獨的走線槽，并盡可能遠離。

四、變頻電源的常見故障分析：

1、控制回路故障分析

控制回路影響變頻電源壽命的是電源部分，是平滑電容器和IPM電路板中的緩沖電容器，其原理與前述相同，但這里的電容器中通過的脈動電流，是基本不受主回路負載影響的定值，故其壽命主要由溫度和通電時間決定。由于電容器都焊接在電路板上，通過測量靜電容量來判斷劣化情況比較困難，一般根據電容器環境溫度以及使用時間，來推算是否接近其使用壽命。

2、冷卻系統

冷卻系統主要包括散熱片和冷卻風扇。其中冷卻風扇壽命較短，臨近使用壽命時，風扇產生震動，噪聲增大最后停轉，變頻電源出現IPM過熱跳閘。冷卻風扇的壽命受陷于軸承，大約為10000～35000h。當變頻電源連續運轉時，需要2～3年更換一次風扇或軸承。為了延長風扇的壽命，一些產品的風扇只在變頻電源運轉時而不是電源開啟時運行。

3、外部的電磁感應干擾

如果變頻電源周圍存在干擾源，它們將通過輻射或電源線侵入變頻電源的內部，引起控制回路誤動作，造成工作不正常或停機，嚴重時甚至損壞變頻電源。
